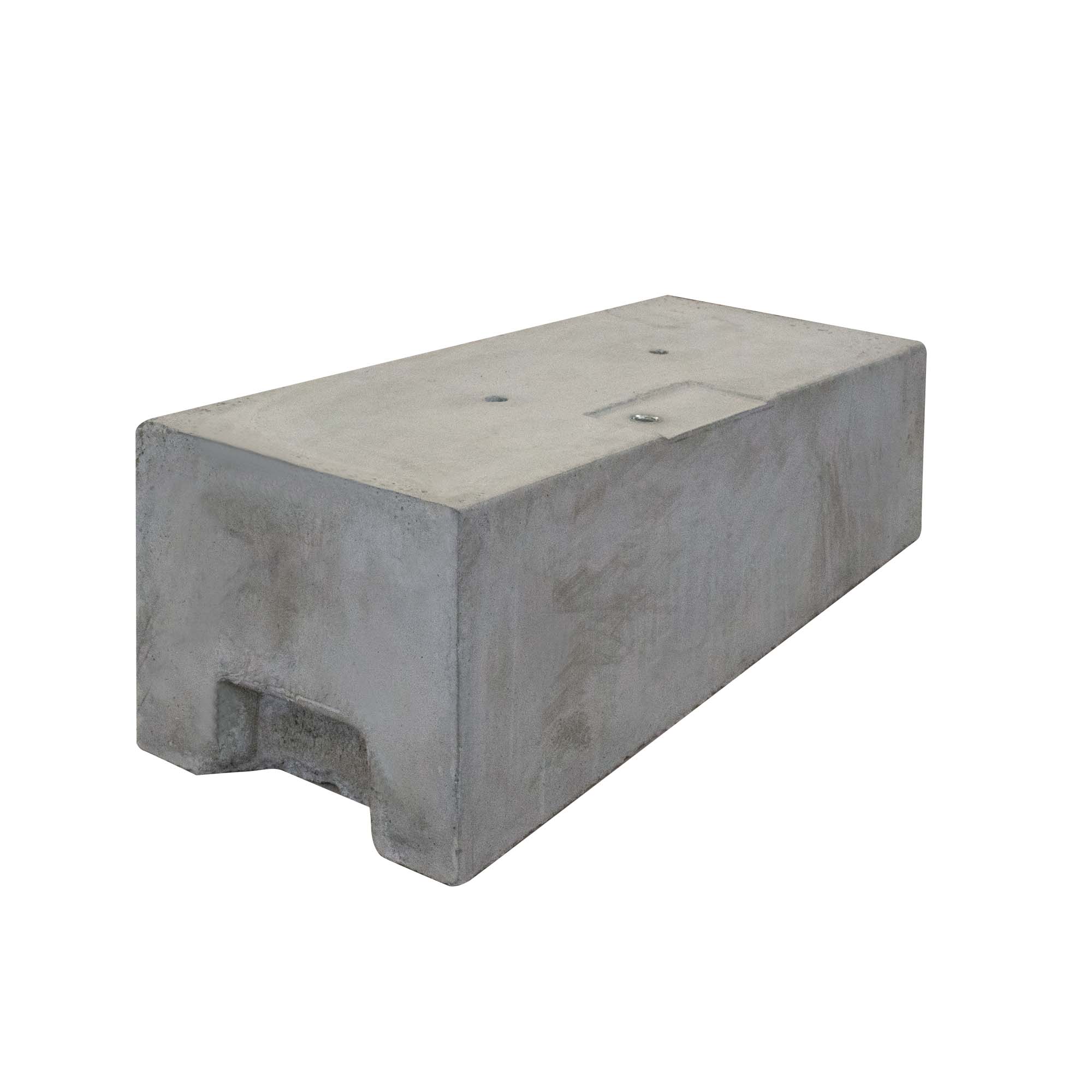

Contragreutatea dublă din linia GAMMA este furnizată cu două dibluri TAS-B8.
Geometria, dimensiunile și greutatea sunt furnizate ca titlu orientativ, deoarece sunt supuse unor posibile modificări în timpul fazei de producție.
Pentru a fixa modulul fotovoltaic, acesta necesită cleme centrale și terminale și șuruburi cu cap înecat hexagonal aferente (1 șurub din oțel inoxidabil pentru contragreutate M8x50 sau M8x60).
La cerere, două perechi de covorașe din EDPM sau bituminoase.

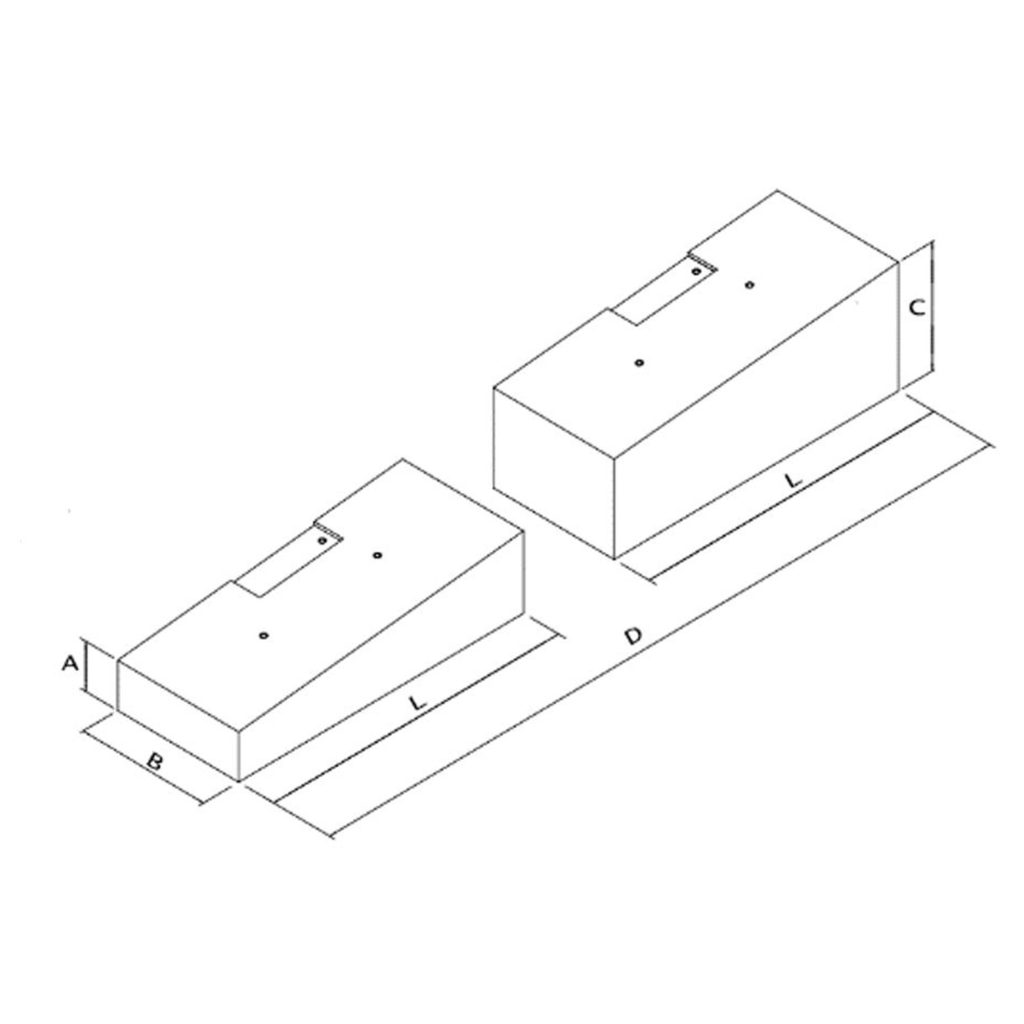

Cota D, adică distanța dintre cele două contragreutăți, este de aproximativ 1200 mm.
DETALII TEHNICE
| Cod | Material | Dimensiuni ( mm ) | Greutate Kg | ||||||||||||||||||||
| A | B | C | L | ÎNCLINAȚIE | |||||||||||||||||||
| ZA-02 | Ciment | ~ 70 | ~ 200 | ~ 110 | ~ 470 | 6° | ~ 20 | ||||||||||||||||
| ZA-03 | Ciment | ~ 140 | ~ 200 | ~ 180 | ~ 470 | 6° | ~ 31 | ||||||||||||||||
| Diblu TAS-B8 | RXPMAA008051020CT70 | ||||||||||||||||||||||
CARACTERISTICILE MATERIALE ALE PROFILELOR DIN ALUMINIU GAMMA
| Tip material | EN AW 6060 |
| Rezistență la rupere la tracțiune Rm (Mpa) | 190 |
| Sarcină limită de elasticitate Rp 0,2 (Mpa) | 150 |
| Alungire pe 50 mm (%) | 10 |
| Duritate HB | 70 |
| Coeficient de dilatare termică liniară între 20 oC și 100 oC (1/oK) | 23×10-6 |
| Predispoziție la tratamentul de suprafață de oxidare | Excelentă |
CARACTERISTICILE MATERIALE ALE SUPORȚILOR
| Tip material | AISI 304 |
| Formă | Laminat la rece |
| Finisaj | Tratament termic, decapat și supus procesului de skinpass |
| Densitate kg/dm3 | 7,9 |
| Rezistență la tracțiune N/mmq | 540 – 750 |
| Alungire la 80mm (%) | 45 |
| Duritate HRB | 82 |
| Tip material | AISI 430 |
| Formă | Laminat la rece |
| Finisaj | Tratament termic, decapat și supus procesului de skinpass |
| Densitate kg/dm3 | 7,7 |
| Rezistență la tracțiune N/mmq | 450 – 600 |
| Alungire la 80mm (%) | 20 |
| Duritate HRB | 85 |
