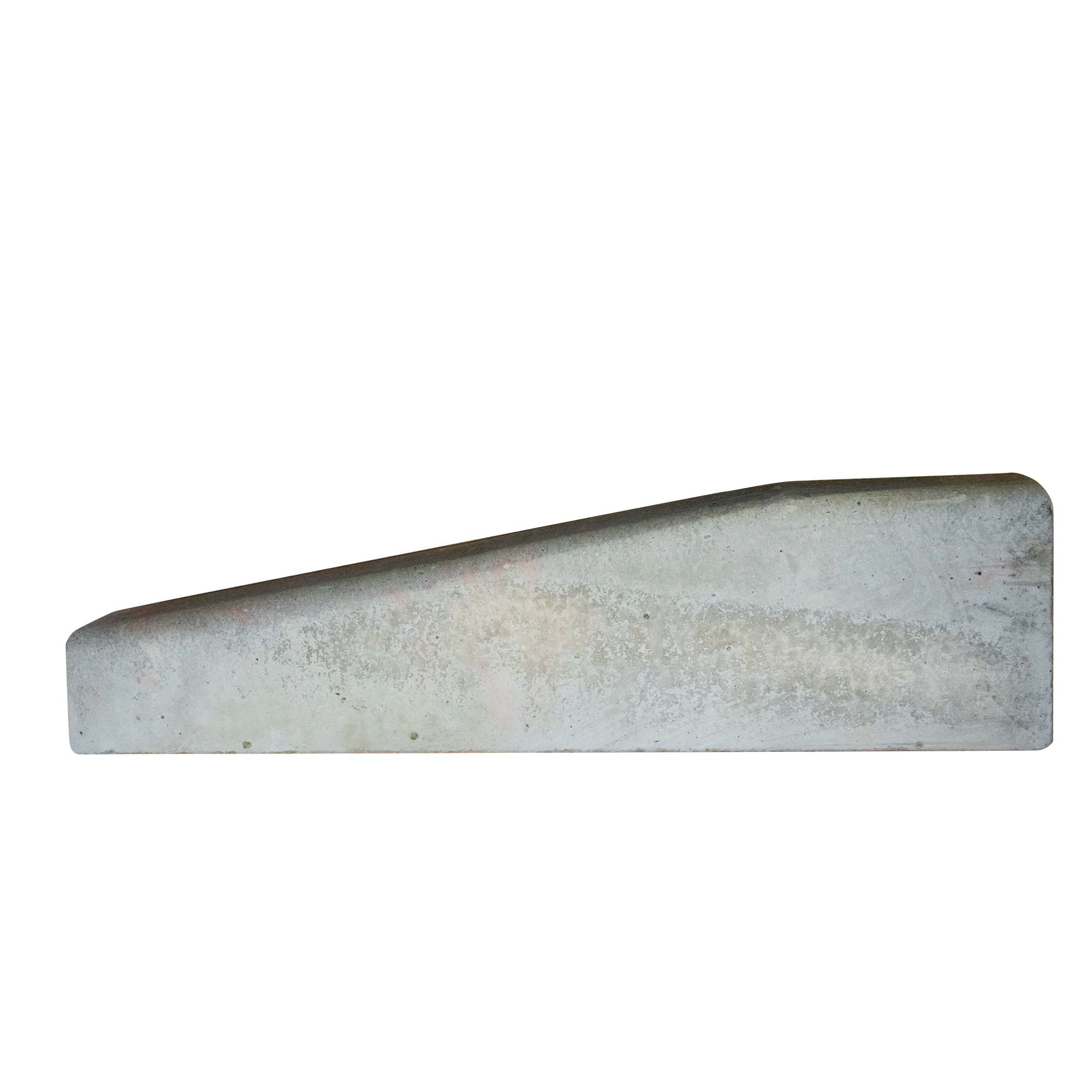

Contragreutate oblică din linia GAMMA.
Geometria, dimensiunile și greutatea sunt furnizate cu titlu indicativ, deoarece acestea sunt supuse unor posibile modificări în timpul fazei de producție.
Pentru a fixa modulul fotovoltaic, acesta are nevoie de cleme centrale și terminale și de șuruburi cu cap înecat hexagonal aferente (2 șuruburi din oțel inoxidabil pentru contragreutate M8x25 sau M8x30).
La cerere, o pereche de covorașe din EPDM sau bituminoase.
Inter axul dintre orificiile de fixare ale modulului fotovoltaic este de 550 mm.
DETALII TEHNICE
| Cod | Material | Dimensioni ( mm ) | Greutate Kg | |||||||||||||||||
| A | B | L | ÎNCLINAȚIE | |||||||||||||||||
| ZA-01 | Ciment | ~ 255 | ~ 120 | ~ 1000 | ~ 53 | 10° | ||||||||||||||
CARACTERISTICILE MATERIALE ALE PROFILELOR DIN ALUMINIU GAMMA
| Tip material | EN AW 6060 |
| Rezistență la rupere la tracțiune Rm (Mpa) | 190 |
| Sarcină limită de elasticitate Rp 0,2 (Mpa) | 150 |
| Alungire pe 50 mm (%) | 10 |
| Duritate HB | 70 |
| Coeficient de dilatare termică liniară între 20 oC și 100 oC (1/oK) | 23×10-6 |
| Predispoziție la tratamentul de suprafață de oxidare | Excelentă |
CARACTERISTICILE MATERIALE ALE SUPORȚILOR
| Tip material | AISI 304 |
| Formă | Laminat la rece |
| Finisaj | Tratament termic, decapat și supus procesului de skinpass |
| Densitate kg/dm3 | 7,9 |
| Rezistență la tracțiune N/mmq | 540 – 750 |
| Alungire la 80mm (%) | 45 |
| Duritate HRB | 82 |
| Tip material | AISI 430 |
| Formă | Laminat la rece |
| Finisaj | Tratament termic, decapat și supus procesului de skinpass |
| Densitate kg/dm3 | 7,7 |
| Rezistență la tracțiune N/mmq | 450 – 600 |
| Alungire la 80mm (%) | 20 |
| Duritate HRB | 85 |
