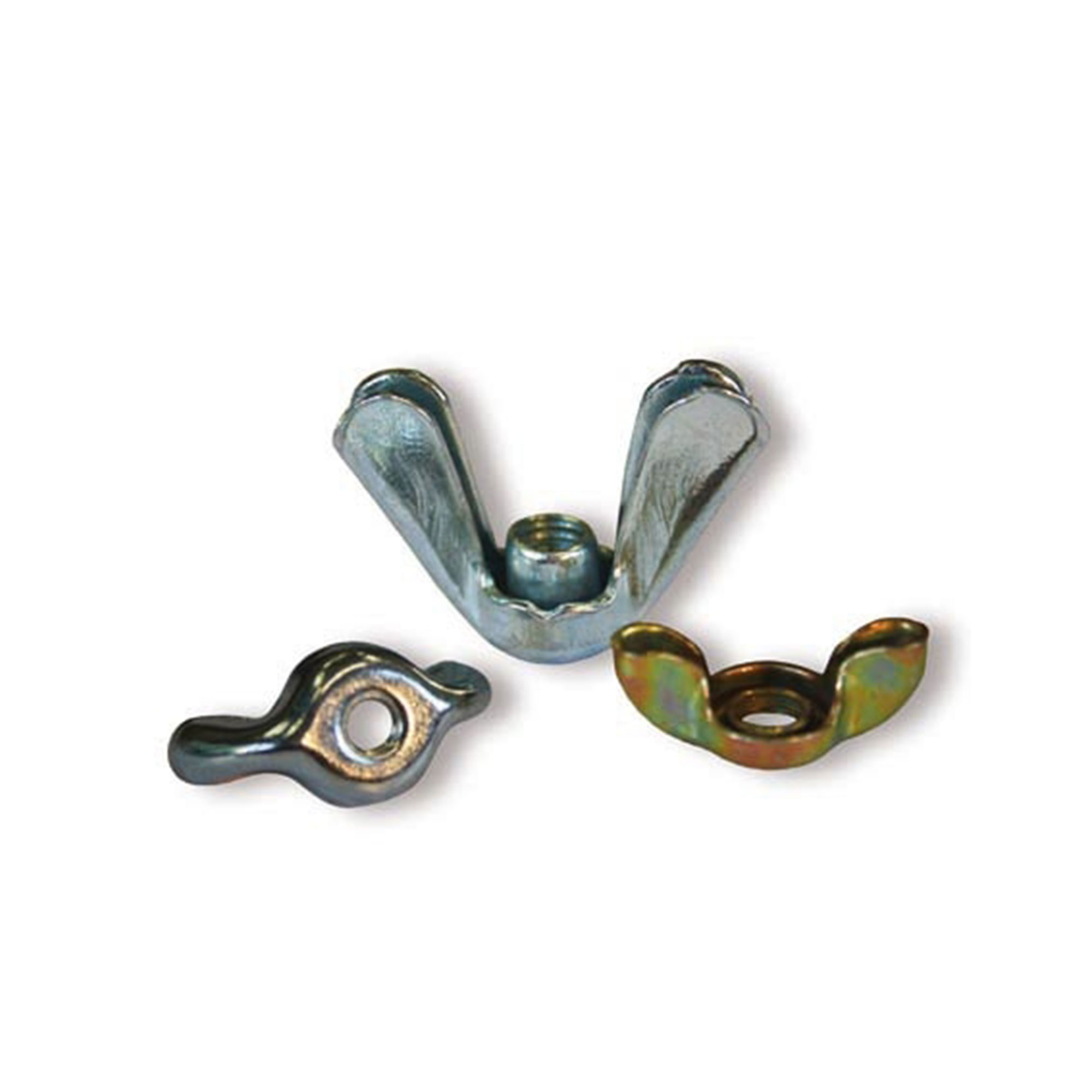

MATERIALE
Oțel (Fe)
La cerere: Oțel INOX 304
TRATAMENT
Numai pe oțel
Zincare albă; la cerere alte tratamente
TOLERANȚE
Filete Metrice clasă 6G
Filete Whitworth clasă mijlocie
Filete American Standard clasă 2B
DIMENSIUNI
Piesele care nu sunt enumerate în acest document nu sunt obligatorii.
GAMMA Officine Meccaniche s.r.l își rezervă dreptul de a varia, modifica sau elimina produse sau dimensiuni fără notificare prealabilă.

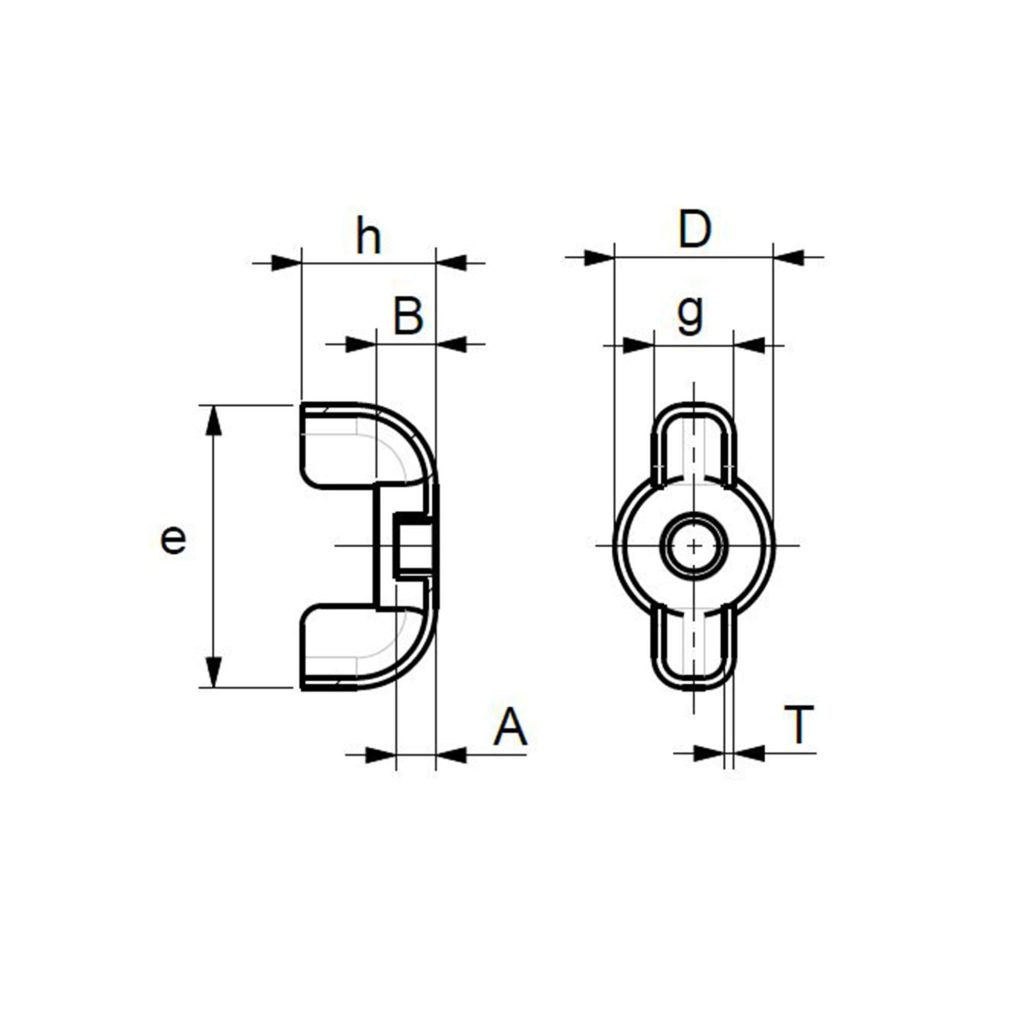

DETALII TEHNICE
| FORMATUL | M | e | h | D | g | B | T | A | |
| 7/8 | M4 | min. | 22,00 | 9,00 | 10,80 | 4,50 | 3,50 | 0,65 | 2,00 |
| max. | 23,00 | 9,50 | 11,20 | 5,00 | 4,00 | 0,85 | 3,00 | ||
| 7/8 | M5 | min. | 22,00 | 9,00 | 10,80 | 4,50 | 3,50 | 0,65 | 2,00 |
| max. | 23,00 | 9,50 | 11,20 | 5,00 | 4,00 | 0,85 | 3,00 | ||
| 7/8 | M6 | min. | 22,00 | 9,00 | 10,80 | 4,50 | 3,50 | 0,65 | 2,00 |
| max. | 23,00 | 9,50 | 11,20 | 5,00 | 4,00 | 0,85 | 3,00 | ||
| 1” 1/16 | M8 | min. | 26,20 | 11,10 | 14,10 | 5,80 | 3,90 | 0,90 | 3,30 |
| max. | 27,80 | 12,50 | 15,50 | 6,80 | 4,50 | 1,10 | 3,70 |
| FORMATUL | BSW | e | h | D | g | B | T | A | |
| 7/8 | 5/32 | min. | 22,00 | 9,00 | 10,80 | 4,50 | 3,50 | 0,65 | 2,00 |
| max. | 23,00 | 9,50 | 11,20 | 5,00 | 4,00 | 0,85 | 3,00 | ||
| 7/8 | 3/16 | min. | 22,00 | 9,00 | 10,80 | 4,50 | 3,50 | 0,65 | 2,00 |
| max. | 23,00 | 9,50 | 11,20 | 5,00 | 4,00 | 0,85 | 3,00 | ||
| 7/8 | 1/4 | min. | 22,00 | 9,00 | 10,80 | 4,50 | 3,50 | 0,65 | 2,00 |
| max. | 23,00 | 9,50 | 11,20 | 5,00 | 4,00 | 0,85 | 3,00 | ||
| 1” 1/16 | 5/16 | min. | 26,20 | 11,10 | 14,10 | 5,80 | 3,90 | 0,90 | 3,30 |
| max. | 27,80 | 12,50 | 15,50 | 6,80 | 4,50 | 1,10 | 3,70 |
| FORMATUL | UNC | UNF | e | h | D | g | B | T | A | |
| 7/8 | 8-32 | min. | 22,00 | 9,00 | 10,80 | 4,50 | 3,50 | 0,65 | 2,00 | |
| max. | 23,00 | 9,50 | 11,20 | 5,00 | 4,00 | 0,85 | 3,00 | |||
| 7/8 | 10-24 | 10-32 | min. | 22,00 | 9,00 | 10,80 | 4,50 | 3,50 | 0,65 | 2,00 |
| max. | 23,00 | 9,50 | 11,20 | 5,00 | 4,00 | 0,85 | 3,00 | |||
| 7/8 | 1/4 | 1/4 | min. | 22,00 | 9,00 | 10,80 | 4,50 | 3,50 | 0,65 | 2,00 |
| max. | 23,00 | 9,50 | 11,20 | 5,00 | 4,00 | 0,85 | 3,00 | |||
| 1” 1/16 | 5/16 | 5/16 | min. | 26,20 | 11,10 | 14,10 | 5,80 | 3,90 | 0,90 | 3,30 |
| max. | 27,80 | 12,50 | 15,50 | 6,80 | 4,50 | 1,10 | 3,70 |
