MATERIALE
Oțel (Fe)
La cerere: Alamă (OT 63) – Oțel INOX 304
Oțel INOX 316
TRATAMENT
Numai pe oțel
Zincare albă; la cerere alte tratamente
TOLERANȚE
Filete Metrice clasă 6G
DIMENSIUNI
Piesele care nu sunt enumerate în acest document nu sunt obligatorii.
GAMMA Officine Meccaniche s.r.l își rezervă dreptul de a varia, modifica sau elimina produse sau dimensiuni fără notificare prealabilă.
SOLICITAȚI INFORMAȚII

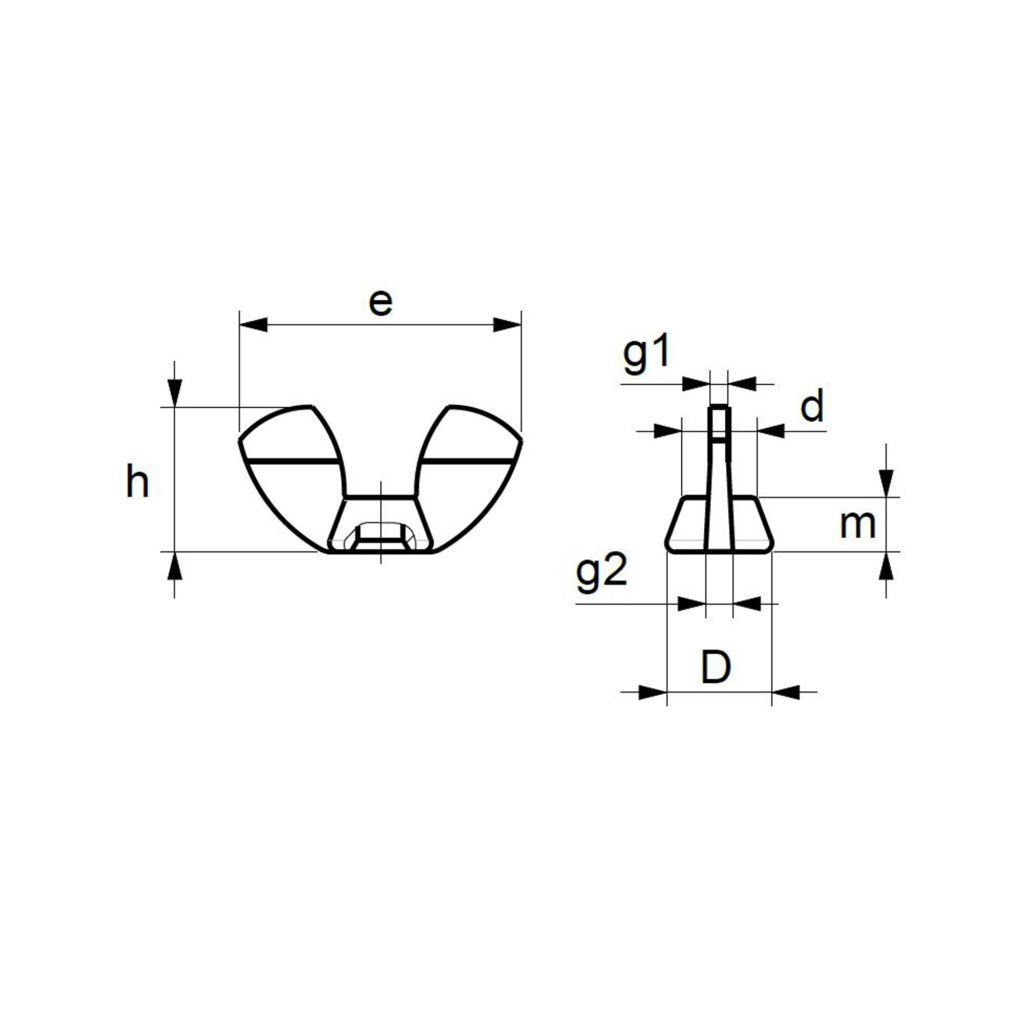

Schiță SIMILAR DIN 314

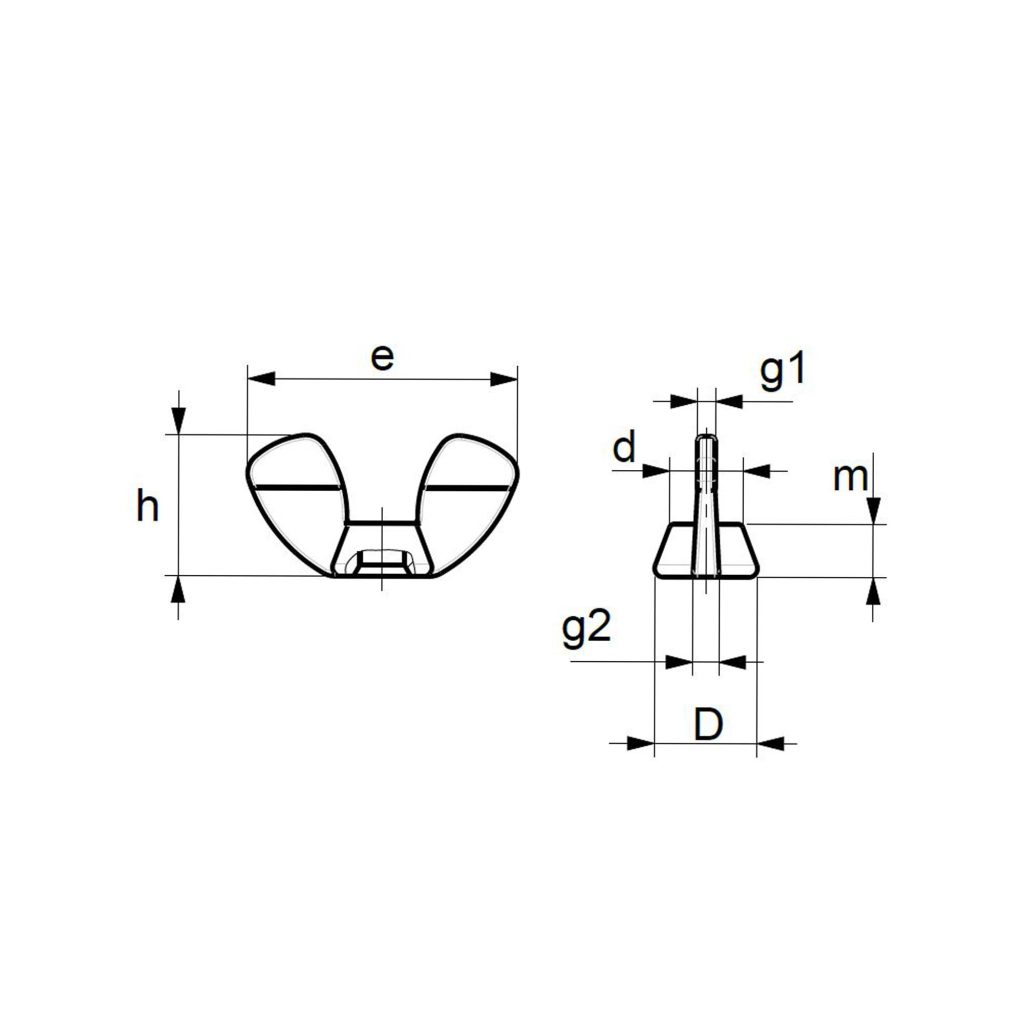

Schiță SIMILAR DIN 315
| M | e | h | D | d | g1 | g2 | m | |
| M4 P | min. | 24,00 | 11,00 | 8,00 | 7,50 | 1,50 | 2,30 | 4,00 |
| max. | 26,00 | 13,00 | 11,00 | 9,00 | 2,30 | 2,80 | 6,50 | |
| M5 | min. | 24,00 | 11,00 | 8,00 | 7,50 | 1,50 | 2,30 | 4,00 |
| max. | 26,00 | 13,00 | 11,00 | 9,00 | 2,30 | 2,80 | 6,50 | |
| M6 | min. | 30,00 | 15,00 | 10,00 | 8,50 | 1,50 | 2,70 | 5,00 |
| max. | 33,00 | 17,00 | 13,00 | 9,50 | 2,30 | 3,30 | 7,00 | |
| M8 | min. | 35,00 | 18,00 | 13,00 | 9,20 | 2,00 | 4,70 | 6,50 |
| max. | 38,00 | 20,00 | 16,00 | 10,80 | 2,80 | 5,30 | 7,50 | |
| M10 | min. | 48,00 | 23,00 | 17,00 | 12,00 | 3,60 | 4,60 | 8,00 |
| max. | 51,00 | 25,00 | 19,00 | 14,00 | 4,40 | 5,40 | 11,00 |
